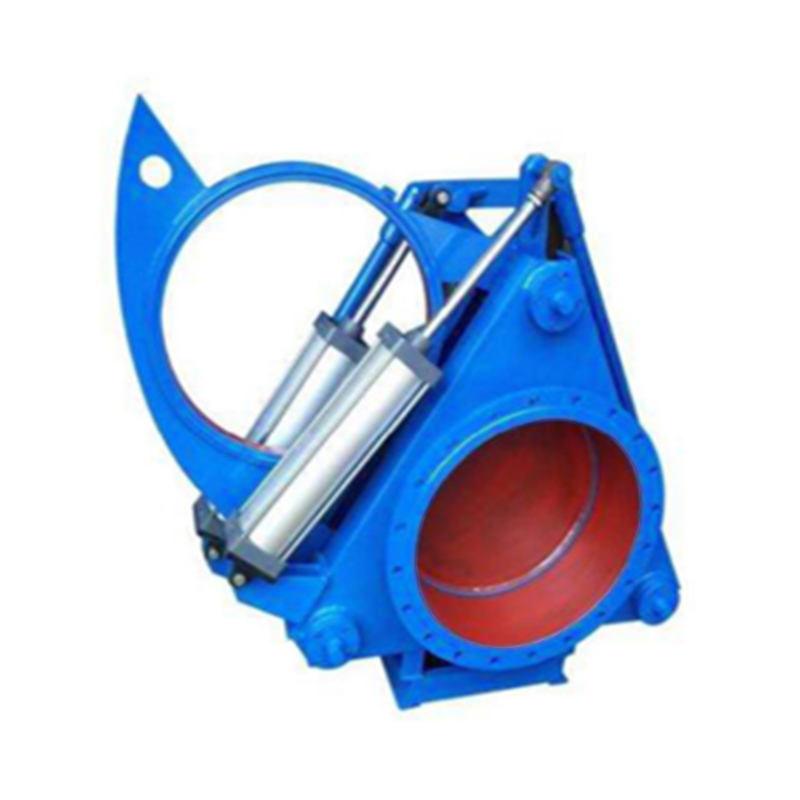

BNSV F643X 气动盲板阀

概述

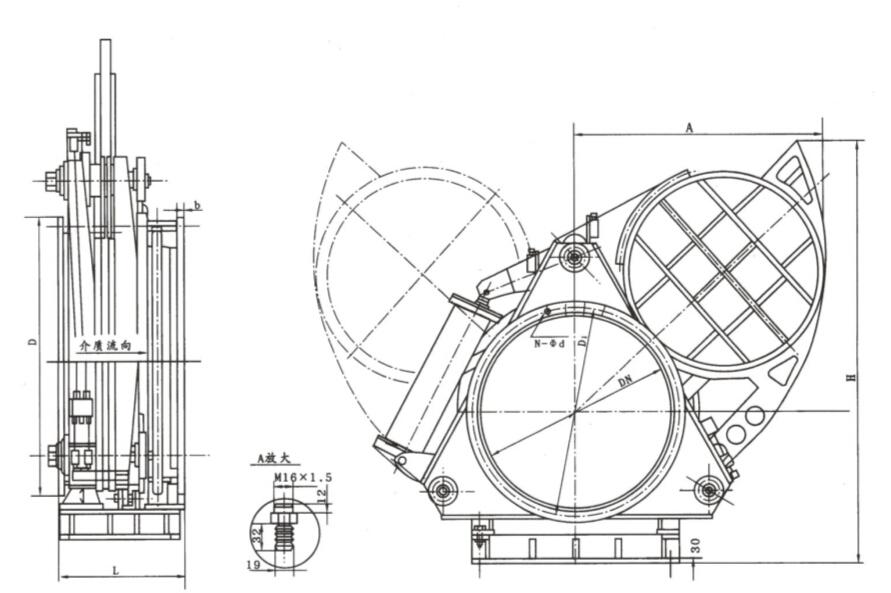

气动盲板阀主要由左阀体、右阀体、丝杠副、阀板、密封圈、杠杆、气缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开气缸和翻板气缸,夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作,翻板气缸驱动阀板完成开关动作。橡胶密封圈镶嵌在阀板上,具有耐温高、密封性能好、更换方便、使用寿命长等特点。 本阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。

型号:F643X

连接形式:法兰

主体材料:碳钢,不锈钢

公称通径:100-3500

适用介质:煤气、易燃有害气体

密封形式:软密封

外形:中型

流动方向:单向

驱动方式:气动
