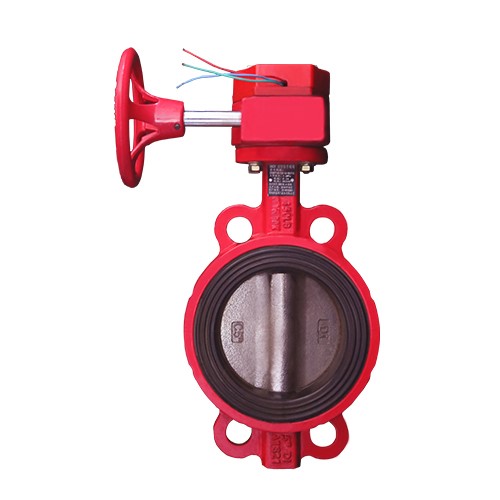

BNSV 信号蝶阀

概述

采用蜗轮、蜗杆传动,随之凸轮转动按预定位置将信号装置上触头压下或放开,相应输出“通”“断”电信号,显示蝶阀的启闭状态。可广泛应用于给排水、消防、石油、化工、医药、钢铁等管路上作为截断或调节之用。


● 结构简单,外形尺寸小。由于结构紧凑,结构长度短,体积小,重量轻,适用于大口径。

● 流体阻力小,全开时,阀座通道有效流通面积较大,因而流体阻力较小。

● 启闭方便迅速,调节性能好,蝶板旋转90。既可完成启闭。通过改变蝶板的旋转角度可以分级控制流量。



序号零件名称材质
1阀体QT450-10
2蝶板QT450-10+三元乙丙橡胶
3O型圈丁腈橡胶
4阀轴2Cr13
5蜗轮QT450-10


可按客户需求定制,更多尺寸请咨询。
