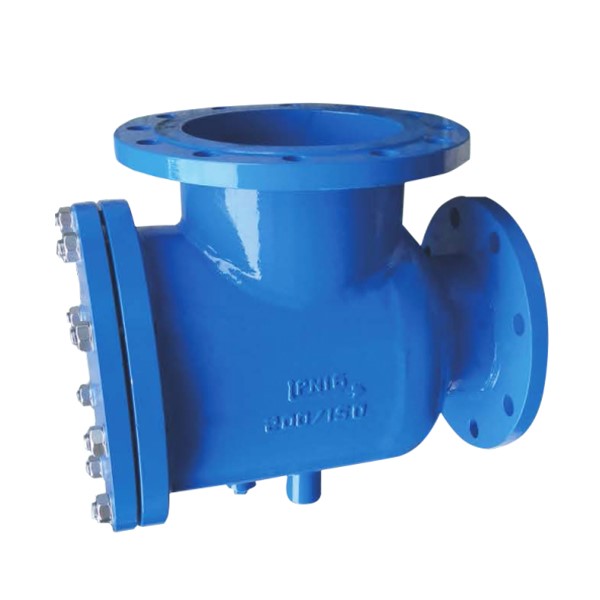

BNSV 扩散过滤器

概述

扩散过滤器是一种新型的过滤器,安装在水泵的入口,除了具有过滤杂质的功能以外,还具有稳定水流,防止气穴,提高水泵效率,延长水泵寿命的功能。吸入口扩散过滤器自身可扩散流向,降低管道内的流速,在流动过程中又可适当的降低流速,也可通过内部导向板使流体分散并均匀的分布流速,保障了泵的长期稳定的运转。

● 面积大的冲孔过滤网,故内部压降小。

● 阀门内部采用特殊导向板,使流体平衡,产生稳流,从而保护泵叶(防止产生气锁现象),使泵的效率达到最大。

● 阀体上可安装压力表,不用另装。

● 根据需要可配置双过滤器,可交替使用。

● 根据现场要求,可用支架来方便调节扩散过滤器的高度。

● 根据需求内部可安装磁铁来过滤铁粉及焊渣,继而保护阀门及管道,通过堵上的永久磁铁吸附管道内及进入泵的铁素体铁成份,进而保护泵及管道上的各种机器,并且可方便清洗。

● 阀体上设有排污口,不需另外安装排污管道。

● 比传统的安装方式节省很多空间和管道材料。

● 阀体内外均为粉体环氧树脂涂装,可避免生锈而影响水质。

● 过滤器清洗方便。



序号

名称

材料

序号

名称

材料

1

滤芯

304、 316L

5

売体

20#、 304、 316L

2

密封圈

金属缠绕垫

6

排污口

A105、 304

3

阀体

20#、304、316L

7

调节螺栓

A105、 304

4

外六角螺栓

4.8级





PRODUCT CENTER

产品中心

BNSV 扩散过滤器

概述

扩散过滤器是一种新型的过滤器,安装在水泵的入口,除了具有过滤杂质的功能以外,还具有稳定水流,防止气穴,提高水泵效率,延长水泵寿命的功能。吸入口扩散过滤器自身可扩散流向,降低管道内的流速,在流动过程中又可适当的降低流速,也可通过内部导向板使流体分散并均匀的分布流速,保障了泵的长期稳定的运转。


DN(mm)

D

D1

L1

L2

f

B

L

50

165

125

114

114

3

19

253

65

185

145

127

127

3

19

270

100

220

180

165

165

3

19

328

125

250

210

191

191

3

19

394

150

285

240

203

203

3

19

423

200

340

295

229

229

3

20

523

250

405

355

279

279

3

22

678

300

460

410

305

305

4

24.5

678

350

520

470

328

328

4

26.5

678

400

580

525

364

364

4

28

745

450

640

585

400

400

4

30

820

500

715

650

470

470

4

31.5

920

更大口径及压力请咨询公司。
