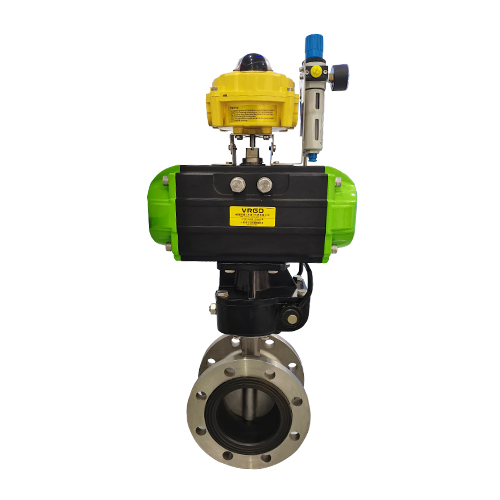

BNSV 气动蝶阀

概述

气动蝶阀是一种高性能、长寿命蝶阀,主要由启动执行器与不锈钢蝶阀组成,阀体与蝶板均采用不锈钢材质制作,具有耐高温、防腐蚀、耐高压等特点。可广泛应用于高温、高压以及低温、防火等管道作开关切断或调节使用。

1.结构紧凑、体积小、重量轻、操作灵活、使用方便。

2.密封性能可靠,其中软密封可达到零泄漏。

3.具有耐高温、高压以及耐腐蚀、耐磨损等特点。

4.具有双向密封功能,并且安装方便,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。


零件名称

材料

阀体

不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢多层次硬密封

阀杆

2Cr13、铬钼钢

轴承

奥式体不锈钢、304痰化

填料

柔性石墨


公称通径DN

外形尺寸

L

H

D(16)

D(25)

D(40)

D1(16)

D1(25)

D1(40)

n-d(16)

n-d(25)

n-d(40)

50

108

277

165

165

165

125

125

125

4-18

4-18

4-18

65

112

287

185

185

185

145

145

145

4-18

8-18

8-18

80

114

365

200

200

200

160

160

160

8-18

8-18

8-18

100

127

420

220

235

235

180

190

190

8-18

8-22

8-22

125

140

436

250

270

270

210

220

220

8-18

8-26

8-26

150

140

466

285

300

300

240

250

250

8-22

8-26

8-26

200

152

593

340

360

375

295

310

320

12-22

12-26

12-30

250

165

682

405

425

450

355

370

385

12-26

12-30

12-33

300

178

725

460

485

515

410

430

450

12-26

16-30

16-33

350

190

832

520

555

580

470

490

510

16-26

16-36

16-39

400

216

862

580

620

660

525

550

585

16-30

16-36

16-39

450

222

945

640

670

685

585

640

610

20-30

20-36

20-39

500

229

1058

715

730

755

650

660

670

20-33

20-36

20-48

600

267

1108

840

845

890

770

770

795

20-36

20-39


700

292

1170

910

960


840

875


24-36

24-42


800

318

1325

1025

1085


950

990


24-39

24-48
