BNSV 旋启式止回阀

概述

H44H、H44Y型旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

H44H、H44Y型旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

零件名称

材料

阀体

碳素钢WCB

阀盖

碳素钢WCB

阀瓣

碳素钢WCB+硬质合金或不锈钢

阀座

碳素钢WCB+硬质合金或不锈钢

阀杆

不锈钢

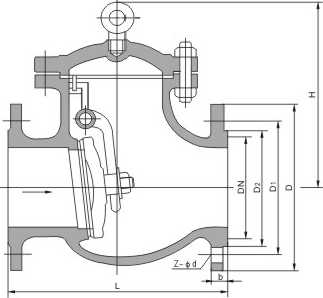

型号

DN

系列1

系列2

D

D1

D2

b

n-0d

H

H44H-10C

DN40

200

200

145

110

85

16

4-0 18

130

DN50

230

230

160

125

100

16

4-0 18

135

DN65

290

290

180

145

120

18

4-018

145

DN80

310

310

195

160

135

20

8-0 18

175

DN100

350

350

220

180

155

20

8-018

200

DN125

400

400

245

210

185

22

8-018

255

DN150

480

480

280

240

210

24

8-023

320

DN200

495

550

340

295

265

24

8-0 23

380

DN250

622

650

395

350

320

26

12-0)23

440

DN300

698

750

445

400

370

26

12-0 23

480

DN350

787

850

505

460

430

30

16-0)23

530

DN400

864

950

565

515

482

32

16-<D 26

560

DN450

978

1050

615

565

532

36

20-0 26

620

DN500

978

1150

670

620

585

38

20-0 26

655
