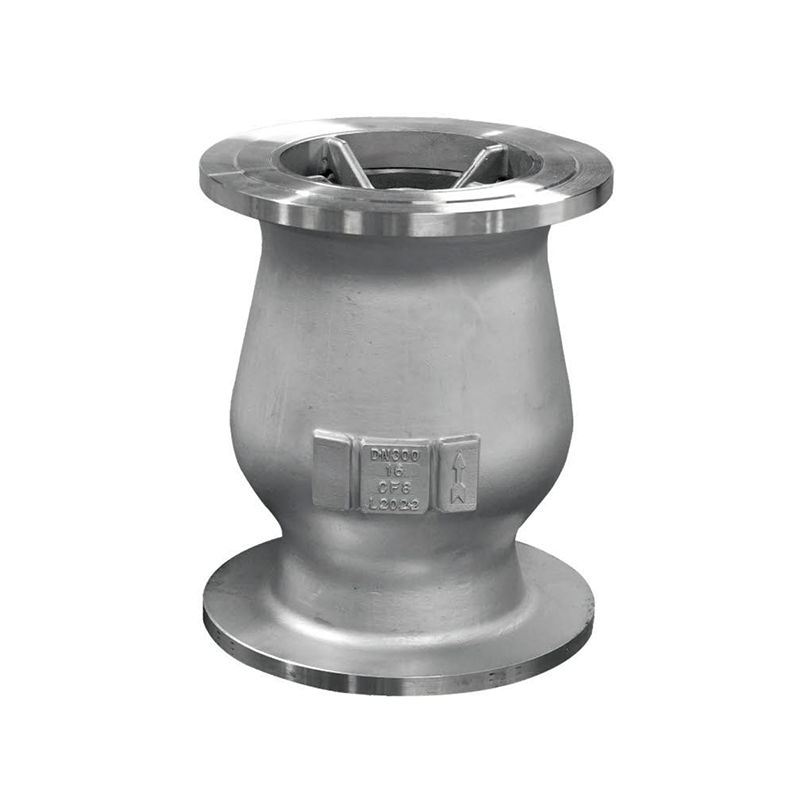

BNSV 静音止回阀

概述

该产品是我公司工程技术人员参照国内外同类型先进产品而设计的,内部流道采用流线型设计并设有导流体,使流体阻力大大减少。该阀主要用于水泵出口或其他防止介质倒流的地方,可有效防止普通止回阀介质倒流时产生的水锤冲击和噪音,从而延长了使用寿命。且采用多元密封结构:金属与橡胶相结合、阀座密封面采用锥面密封,在中、低压条件下关闭严密,无泄漏,克服了一般止回阀密封性能差的缺点,是止回阀更新换代的产品,欢迎选购!

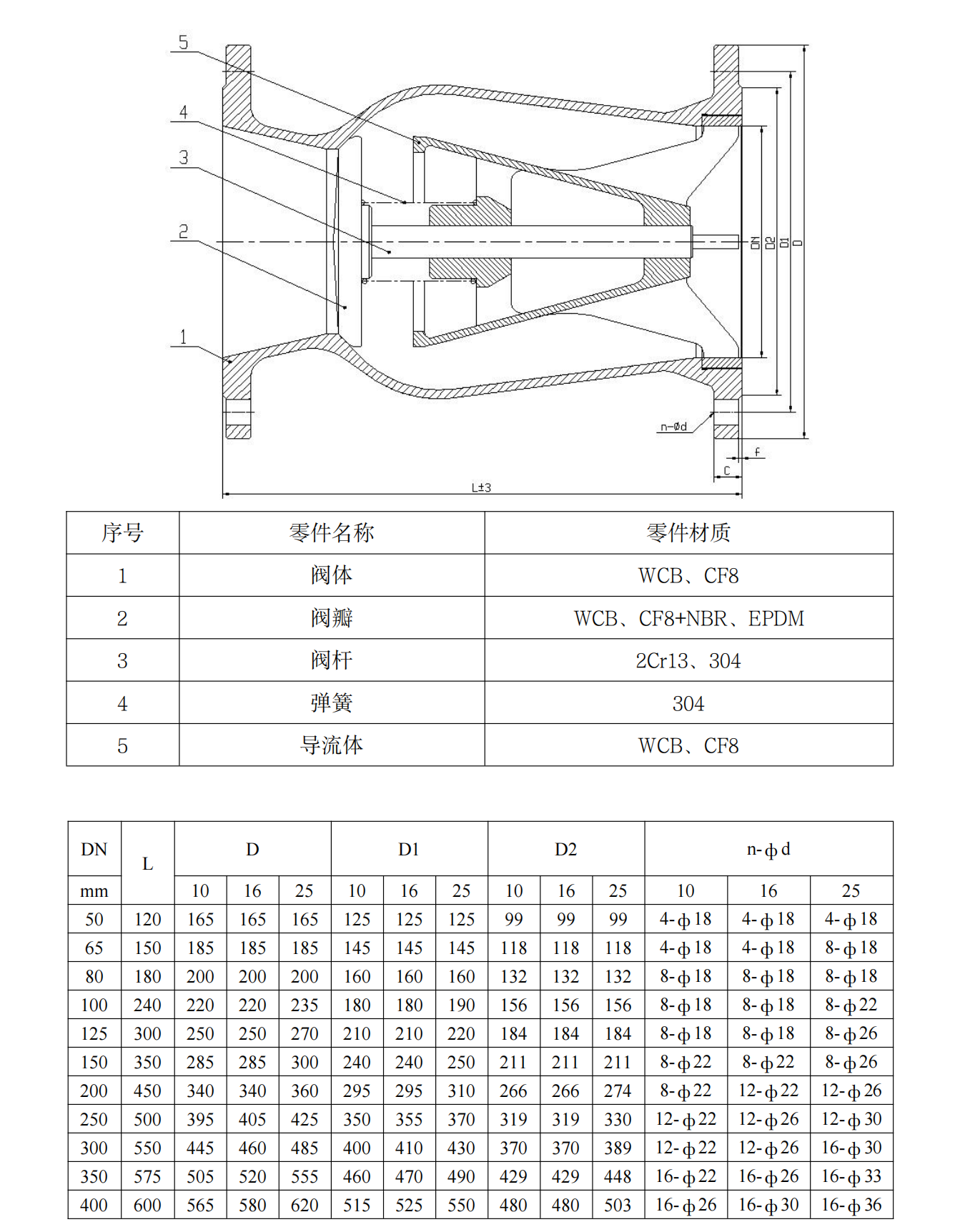

该阀的结构特征如图所示。该阀的主要特点是在阀门出口端安装了一个导流体。当介质从进口进入后,托起阀瓣流向出口。当介质停止进入时,出口管道内的介质必然急速回流。由于导流体的作用,回流的介质顺着导流体的外表面和阀体的内表面滑向进口,使倒流的介质不直接作用在阀瓣的大端面上,从而避免倒流介质对阀瓣的冲击,避免了水锤的产生,从而达到静音的效果。


序号

零件名称

零件材质

1

阀体

WCB、CF8

2

阀瓣

WCB、CF8+NBR、EPDM

3

阀杆

2Cr13、304

4

弹簧

304

5

导流体

WCB、CF8
