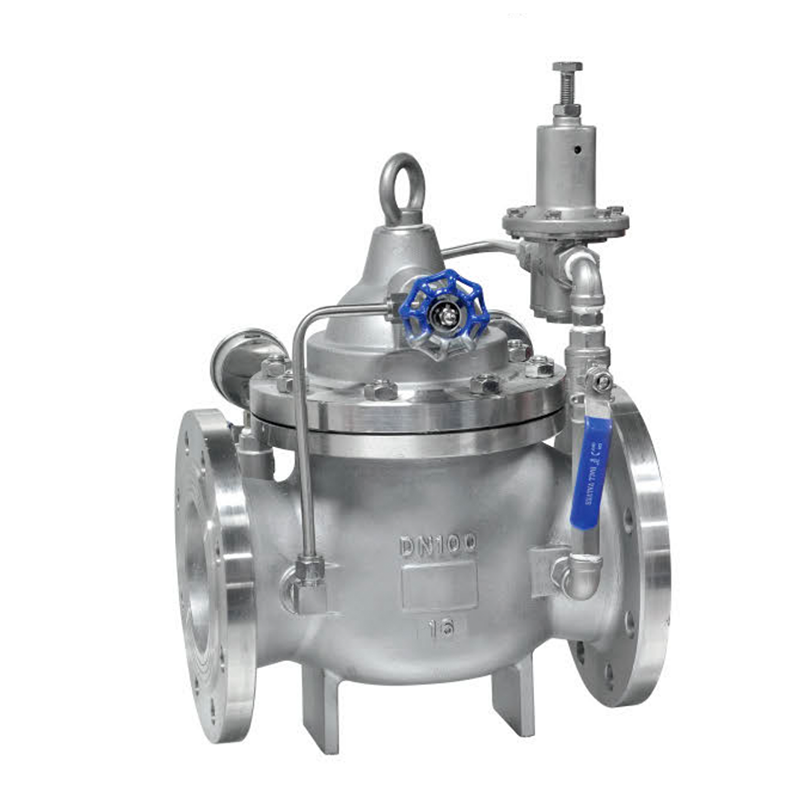

BNSV 减压稳压阀

概述

本产品适用工矿企业、高层建筑、生活用水、消防用水系统中使用,需要减静压和动压的场合可以取代中间水箱,节约建筑中间水箱的费用,扩大建筑物使用的空间。阀体采用流线型设计,流体阻力小,流量大。在传动方式上采用了水力操作,即利用管路中的水压自动操作主阀盘的上下移动,控制阀口开度,调节下游压力,使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时,减压阀将自动关闭,不管入口压力P1怎样波动,都可输出稳定的出口压力P2。不管下游流量怎样变化,都能维持出口压力P2稳定在导阀设定值上。出口压力调节范围大,且工作平衡,无水锤冲击现象。

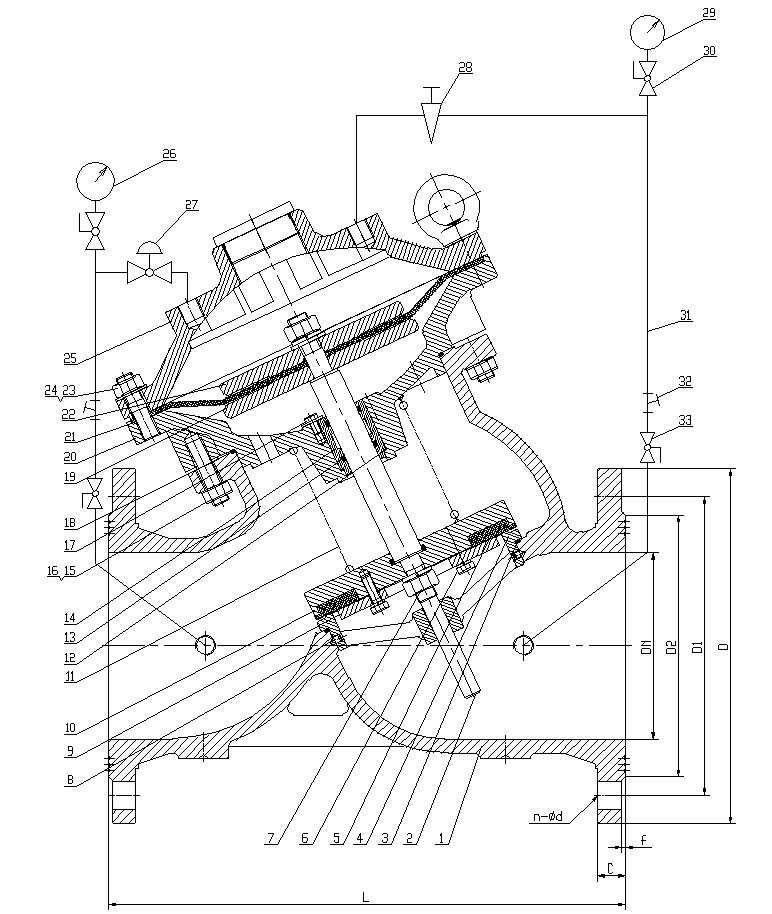

进口压力P1通过导管和针型阀(参看结构图)进入主阀的控制室,并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜下并与导阀的调节弹簧相对抗。当下游压力超过导阀弹簧设定值时,导阀关闭,控制室内的水排泄量为0,可变压力P3达到最大值,则主阀盘紧压阀座,减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时,导阀开启,控制室内的压力水将通过导阀、球阀排泄到下游。由于针型阀开度小,所以排泄速度大于入口压力补水速度,由此控制室内的压力P3减小,一直作用在主阀盘下面的入口压力P1将主阀盘托起,从而打开减压阀。在稳定调节状态,排泄流量等于补水流量,主阀口开度不变,下游压力稳定。


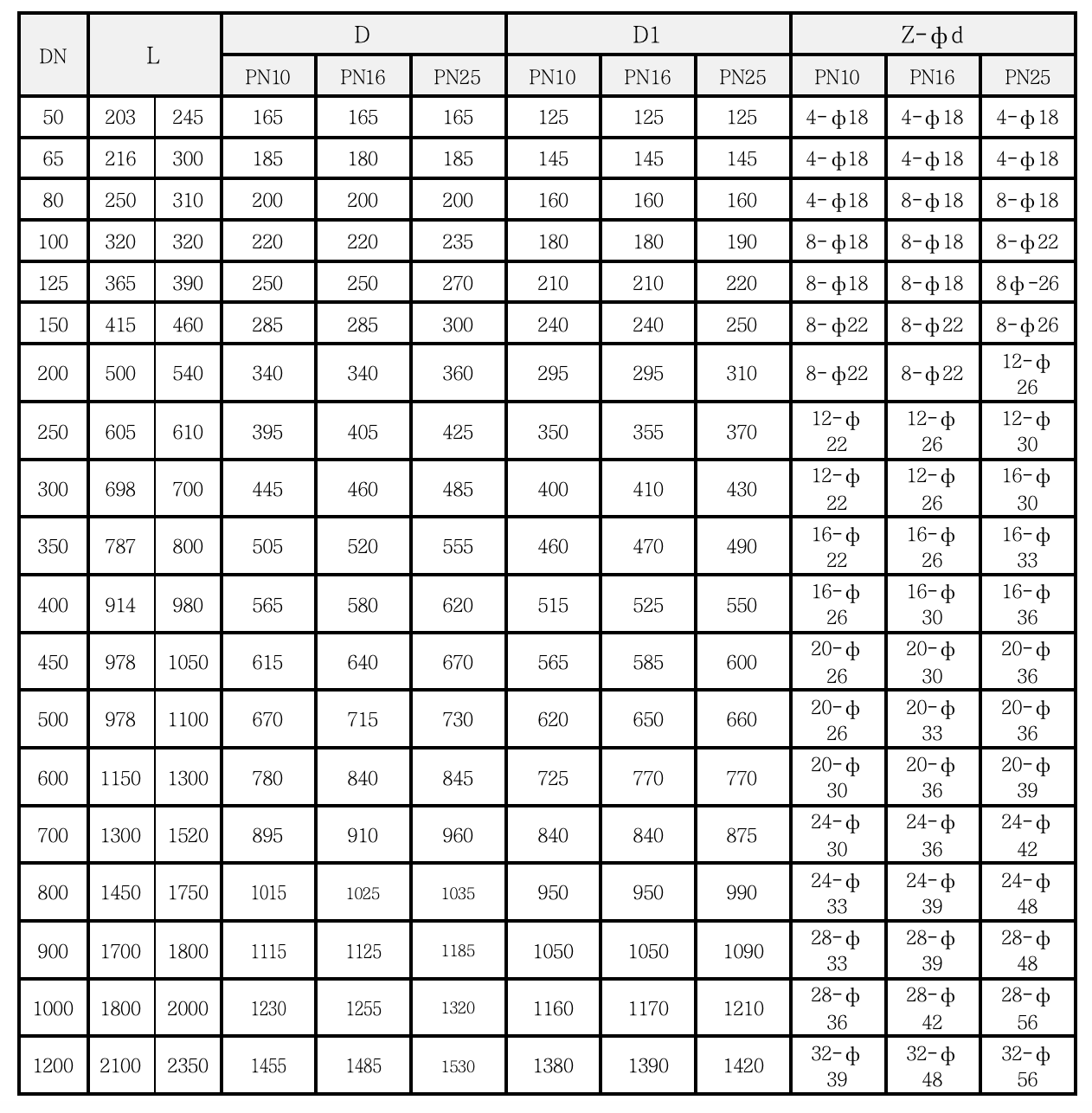

PN10

PN16

PN25

壳体试验压力(MPa)

1.5

2.4

3.75

密封试验压力(MPa)

1.1

1.76

2.75

出口压力调节范围(MPa)

0.10.8

0.1~1.2

0.1~1.6

0~80℃
