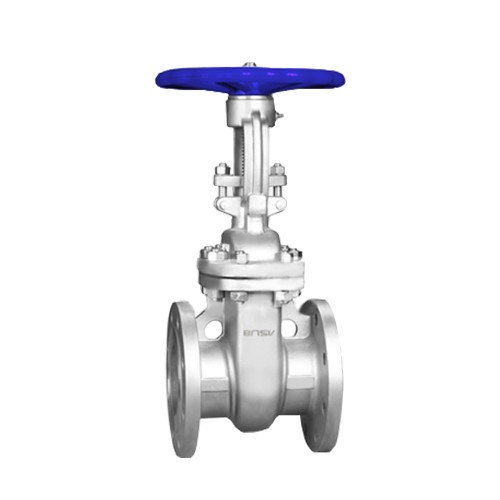

BNSV 不锈钢硬密封闸阀

概述

结构设计紧凑合理,造型美观。采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。产品设计制造符合国外要求,密封可靠,性能优良。阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

● 结构设计紧凑合理,造型美观。

● 采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

● 产品设计制造符合国外要求,密封可靠,性能优良。

● 阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。

● 采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。



阀体、阀盖、闸板

WCB

1Cr18Ni9Ti

CF8(304)

CF3(304L)

1Cr18Ni12Mo2Ti

CF8M(316)

密封面

Cr13或硬质合金

本体(W)或硬质合金(Y)

阀杆及内件

2Cr13

1Cr18Ni9Ti

0Cr19Ni9(304)

00Cr19Ni11(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

填料

柔性石墨

垫片

不锈钢缠绕垫片

适用介质

水、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

适用温度

-29~425℃

-40~500℃


称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

D0

Z41H-16P

15

130

95

65

45

14-2

4-Φ14

170

120

20

150

105

75

55

14-2

4-Φ14

190

140

25

160

115

85

65

14-2

4-Φ14

205

160

32

180

135

100

78

16-2

4-Φ18

270

180

40

200

145

110

85

16-3

4-Φ18

310

200

50

250

160

125

100

16-3

4-Φ18

358

240

65

265

180

145

120

18-3

4-Φ18

373

240

80

280

195

160

135

20-3

8-Φ18

435

280

100

300

215

180

155

20-3

8-Φ18

500

300

125

325

245

210

185

22-3

8-Φ18

614

320

150

350

280

240

210

24-3

8-Φ23

674

360

200

400

335

295

265

26-3

12-Φ23

811

400

250

450

405

355

320

30-3

12-Φ25

969

450

300

500

460

410

375

30-3

12-Φ25

1145

580

350

550

520

470

435

34-4

16-Φ25

1280

640

400

600

580

525

485

36-4

16-Φ30

1452

640
