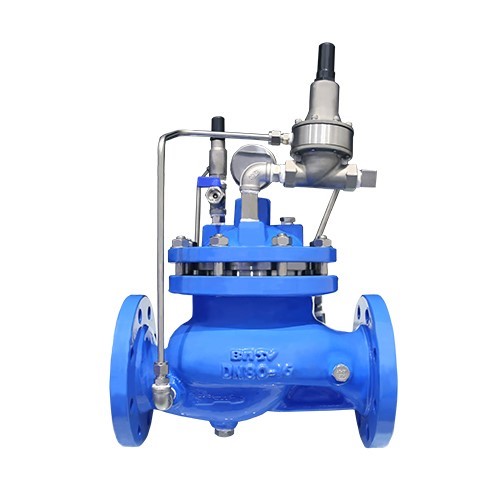

BNSV 水击泄放阀

概述

水击泄放阀由主阀、高压水力导阀、导管等零部件组成。具有水力自动控制、高压无条件开启泄除水锤的功能。主阀能快开缓闭,具有防止自身关阀水锤的功能。水击泄放阀用于水泵出口管道主输水管上,靠近水击发生源如止回阀、输水管超压点等,用T型三通外接,能无条件泄除高压水锤,是泵站安全后保护设备,能有效地提高系统安全可靠性。

1、水力自动控制:在使用期内,任何时候都能正常快速感应突然断电、停泵或开关阀门而引起的系统压力变化,无条件超压泄压,具备感应高压开启泄水,防止水锤瞬间升高的功能,并且能缓慢关闭主阀,防止自身关阀水锤,而无需人为操作控制阀门的关闭。

2、操纵平稳,无振动:主阀采用差动隔膜式结构设计,使得主阀在全流量范围内都具有近似线性调节特点,尤其是发生轻微水击而所需泄流量很小就能满足防护要求时,阀瓣只需开启一小点即可,从而避免膜片出现“频跳”,使主阀运行平稳而不会产生关阀水锤;同时,当主阀完全开启时的MAX流通面积不应小于该尺寸阀门正常所需的阀口面积,不应缩减阀口过流面积。

3、关阀力大:即使在工作压力很低的情况下,主阀的结构设计也可能提供可靠的工作动力,在压力恢复正常时能确保自动关闭。主阀结构采用差动隔膜式,保证在任何工作压力下都能拿给与可靠的关闭推动力。

4、缓慢关闭:水击泄放阀具备缓闭结构;防止其自身关阀水锤。

5、抗气蚀性能:因水击泄放阀通常直接排向大气,每当开启时容易出现高速水流和气蚀。我公司阀门的设计可保护阀座免受气蚀侵害,并避免高速排泄液流的冲击。

序号

名称

材质

1

阀体、阀盖

球墨铸铁、铸钢、不锈钢

2

阀座

不锈钢

3

活塞、V型开口

不锈钢

4

高压水力导阀

不锈钢

5

活塞环

丁晴橡胶

6

阀座密封

丁晴橡胶

7

导阀环

丁晴橡胶

8

阀座垫环

丁晴橡胶

9

螺栓垫圈

合成钢

10

垫片

合成物

11

附属管道材质

紫铜、复合高压管


通径

A

B

C

D

D

E

G

H

DN50

143

150

250

120

203

190

80

260

DN65

145

150

260

130

216

210

95

270

DN80

155

165

290

150

241

230

100

300

DN100

175

195

310

170

292

290

130

340

DN125

200

220

370

200

356

350

160

380

DN150

225

240

420

240

406

370

170

450

DN200

275

280

460

290

495

440

185

480

DN250

325

340

500

350

622

530

210

520

DN300

375

390

550

410

698

570

250

600

DN350

425

440

630

450

787

620

275

670

DN400

475

500

700

530

914

710

305

720

DN450

500

530

800

570

978

750

320

830

DN500

600

600

850

610

978

800

360

880
