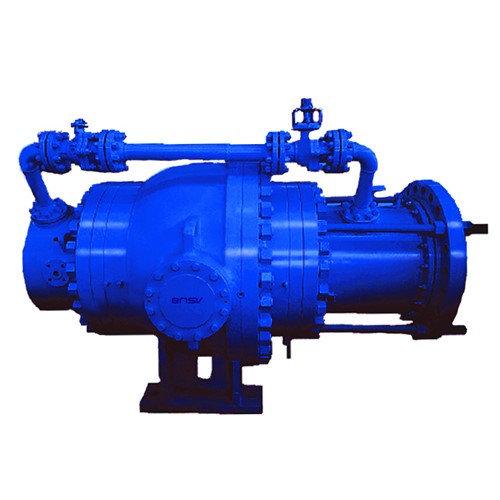

BNSV 重锤式水轮机进水液动球阀

概述

液控系统采用重锤储能,当水电站停电无电源时,重锤释能,可实现紧急动水关闭球阀,为机组安全运行提供足够的安全保证。适用水头范围广,可达到 1000 米以上水头。流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。开关迅速、方便,只要阀杆转动 90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

智能化程度高、功能齐全、性能稳定可靠,且流阻系数极小,全开时的流阻系数与管道相等。可根据用户的特殊要求单独进行设计,多方位满足用户对该类产品的需要。

电气控制系统采用PLC智能控制,使电气线路大大简化,具有较强的故障自我诊断功能。可本地远程控制,受中控室及与水轮机联动控制,自动化程度高,安全可靠,实现电站“少人值班和无人职守”的管理理念。

液控系统采用重锤储能,当水电站停电无电源时,重锤释能,可实现紧急动水关闭球阀,为机组安全运行提供足够的安全保证。

适用水头范围广,可达到 1000 米以上水头。

流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。开关迅速、方便,只要阀杆转动 90°,球阀就完成了全开或全关动作,很容易实现快速启闭。




名称

阀体、活门

阀杆

止水环

球冠

重锤式水轮机进水液动球阀

碳素钢、合金结构钢

碳素钢+不锈钢、不锈钢

不锈钢

不锈钢

重锤式水轮机进水液动球阀旁通阀

阀体

阀杆

阀座

启闭件

碳素钢、合金结构钢

不锈钢

不锈钢

不锈钢

重锤式水轮机进水液动球阀伸缩节

伸缩座

伸缩管

密封圈

碳素钢

碳素钢

橡胶

上、下游连接管

碳素钢+低合金结构钢

基础埋件

碳素钢

注:阀门主要零部件材质可根据实际工况条件或用户特殊要求设计选用




可根据用户的特殊要求单独进行设计,多方位满足用户对该类产品的需要。
