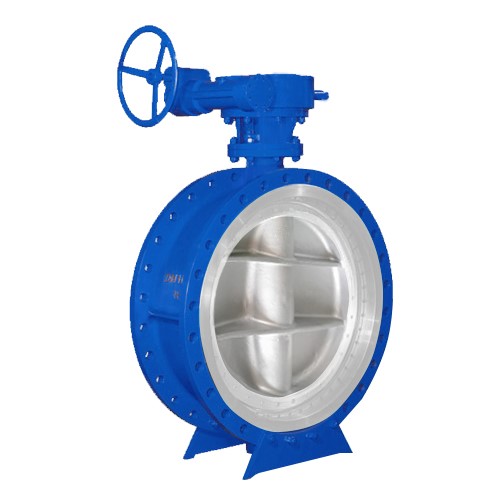

BNSV 耐海水硬密封蝶阀

概述

随着海洋开发利用进展的加快,沿海核电项目的大量建设以及海水淡化产业的推广,耐海水蝶阀的应用已越来越广泛。本公司生产为适用于海洋工业、核电海水冷却等产业的耐海水蝶阀。

● 三偏心硬密封蝶阀流体阻力小,密封面受冲击小,不改变介质流向,不扰流,圧降小,启闭力矩小,适用压力温度范围广。

● 采用三偏心斜锥面密封,利用蝶板摆动接触密封、密封启闭无磨陨,关闭时具有越关越紧,密封性能越可靠,开启确保密封面完全脱离接触,确保密封面不损伤。

● 当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心迅速脱离阀座,降低了密封副的磨陨,磨擦力矩小,开启灵活。偏心锥面使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

● 密封面选择D507MO和钴基硬质台金等材料釗作,具有耐腐蚀、耐高温、使用寿命长的特点,克服了高温使用时热膨胀阀门易泄漏的缺点。

● 蝶板密封圈采用软硬层叠式金属片,它具有弹性密封和软硬多层次密封兼容的双重特点,无论在抗腐蚀、耐高温的情况下,均有良好的密封性。

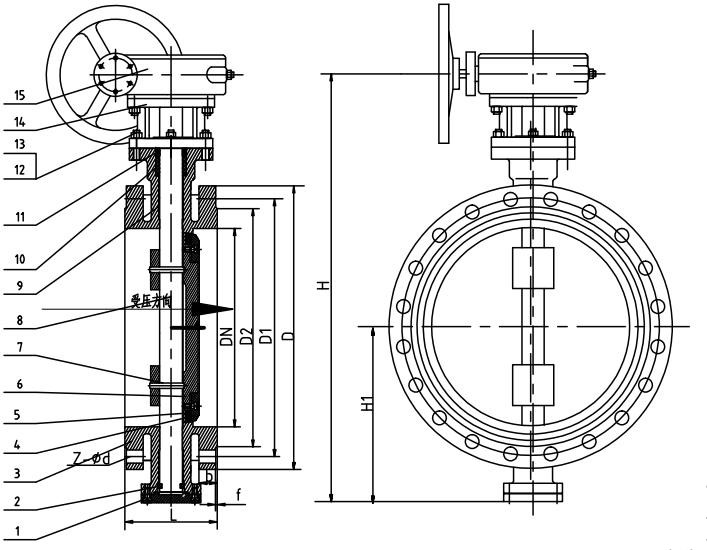

零件名称

材料

零件名称

材料
阀体不锈钢、铬钼钢、合金钢阀杆2Cr13、1Cr13不锈钢、铬钼钢

2205、17-4Ph

蝶板不锈钢、铬钼钢、合金钢轴承奥氏体不锈钢、304氮化
密封圈不锈钢与耐高温石棉板组合成多层次填料

柔性石墨
